Magneti elettrici

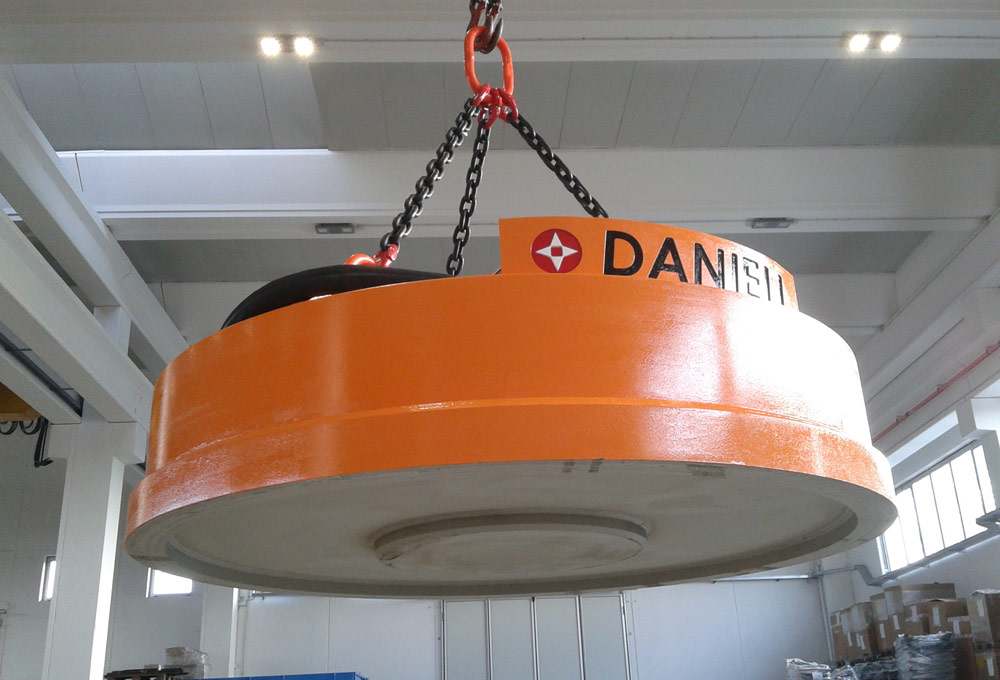

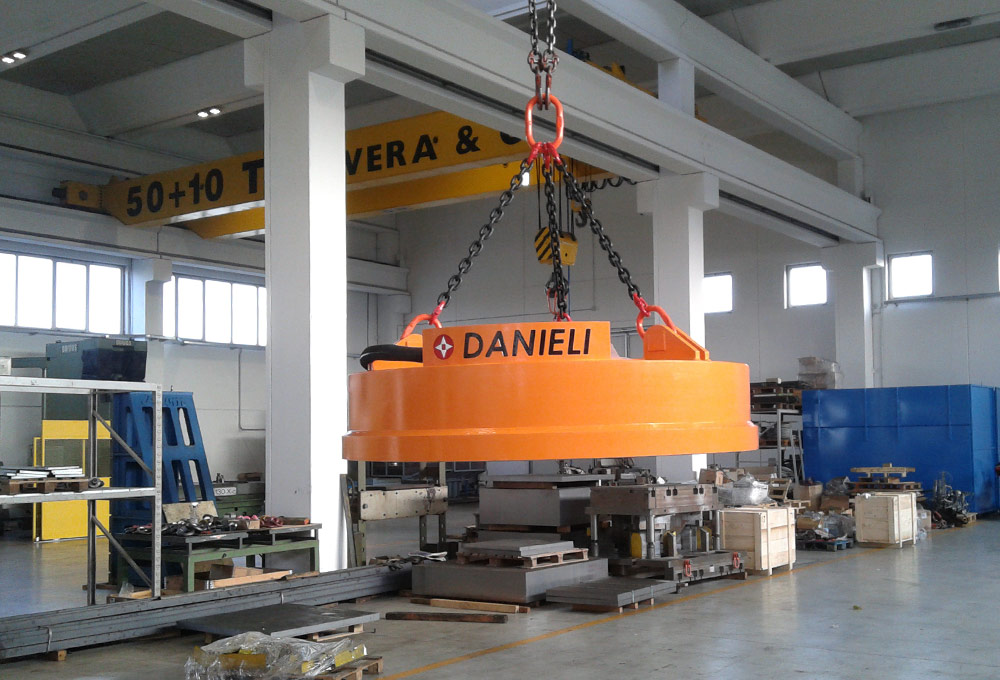

Elettromagneti circolari o magneti elettrici ECL-ECM

I magneti elettrici della serie ECL ed ECM funzionano sfruttando il generatore montato sulla macchina operatrice oppure la rete elettrica. Sono dotati di una struttura in acciaio ad alta permeabilità magnetica.

Magneti elettrici con durata massimizzata
Pannelli inferiori di chiusura dei magneti elettrici realizzati con speciale acciaio antiusura al manganese

Riscaldamento interno minimizzato
La bobina dei magneti elettrici è realizzata in alluminio e/o rame elettrolitico a bassa densità.

Isolamento ottimale
I magneti elettrici ECL e ECM sono realizzati in classe di isolamento H (180°C).
Gli avvolgimenti dei nostri elettromagneti circolari sono annegati in una speciale resina resistente alle alte temperature, capace di isolare la bobina magnetizzante dalla struttura.

Impieghi sottomarini
Tutti i modelli possono essere forniti anche nella variante sottomarina.

Magneti elettrici ECL
Sono gli elettromagneti circolari della serie “leggera”, per cicli di lavoro fino al 50%, impieghi saltuari e pulizia del cantiere

Magneti elettrici ECM
La serie ECM comprende gli elettromagneti circolari “medio-pesanti”, adatti per cicli di lavoro fino al 60%. Sono dotati di una struttura più robusta e di una densità magnetica inferiore per evitare il surriscaldamento del magnete elettrico. Sono la soluzione ideale per equipaggiare caricatori per movimentazione continua o per il sollevamento di materiali caldi.

Chiedici il prezzo

DATI TECNICI MAGNETI ELETTRICI ECL

	Unità di misura	ECL 80	ECL 95	ECL 105	ECL 115	ECL 125	ECL 145	ECL 150	ECL 160
PESO OPERATIVO consigliato macchina operatrice	ton	8-10**	11-14**	13-16**	14-18**	20-24**	29-36**	34-42**	43-54**
DIAMETRO magnete	mm	800	950	1050	1130	1250	1450	1500	1610
PESO del magnete	kg	480	650	750	850	1150	1700	2000	2700
TENSIONE di alimentazione	V DC	220	220	220	220	220	220	220	220
POTENZA	kW	3,2	4,5	5,5	6,5	8	10	12	15
CICLO di lavoro (@10min)	%	50	50	50	50	50	50	50	50

I valori contrassegnati con ** sono indicativi. Si possono valutare installazioni mirate con il diagramma di portata della macchina operatrice.

DATI TECNICI MAGNETI ELETTRICI ECM

	Unità di misura	ECM 105	ECM 115	ECM 125	ECM 140	ECM 150	ECM 165	ECM 180
PESO OPERATIVO consigliato macchina operatrice	ton	13-17**	17-23**	22-29**	35-46**	36-48**	53-70**	72-96**
DIAMETRO magnete	mm	1050	1150	1250	1400	1500	1650	1800
PESO del magnete	kg	870	1150	1450	2300	2400	3500	4800
TENSIONE di alimentazione	V DC	220	220	220	220	220	220	220
POTENZA	kW	5,5	6,5	8	10	12	16	20
CICLO di lavoro (@10min)	%	50	50	50	50	50	50	50
